製品一覧

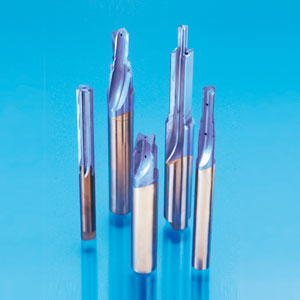

ダイヤモンドライクカーボンコーティング バリックBLIC

極めて硬質で平滑な膜をつくるDLCコーティングが、工具のロングライフ化と抜群の寸法精度、
なめらかな加工周面を実現します。

DLC(ダイヤモンド ライク カーボン)とは

ダイヤモンドやグラファイトと同じ炭素元素から構成された非晶質(アモルファス)で、セラミックスと同等の硬度を持ち、膜の表面粗さ80〜100Åという優れた平滑性を持ちます。超高精度で信頼性に優れ、寿命の長い工具へのニーズに応えます。

ダイヤモンド ライク カーボンコーティングの切削性能

DLCコーティング特性

DLC特性 メリット
高硬度(ヴィッカース硬度1,000~4,000kgf/mm2) ロングライフ化。
精度保持寿命が長い。
平滑な膜表面(80~100Å) なめらかな加工周面。
低い摩擦係数 なめらかな加工周面。
潤滑性に優れ、相手材料に損傷を与えにくい。
高精度な加工。
優れた耐摩耗性 ロングライフ化。
精度保持寿命が長い。
コスト ダイヤモンドコーティングと比較して、安価。

コーティングの比較

コーティング BLIC(DLCコーティング) ダイヤモンドコーティング
製法 PVD法・CVD法 CVD法
結晶 非結晶 多結晶
膜質 ダイヤモンドのようなカーボン ダイヤモンド
硬さ 天然ダイヤモンドの半分程度 天然ダイヤモンドと同様
製品 低摩擦係数を利用した摺動部分 切削工具・耐摩耗部分など

適した被削材料

非鉄金属 Nonferrous metal 非金属 Nonmetal
高シリコン含有アルミニウム合金 グラファイト
セラミックス強化合金(MMC) セラミックス仮焼結体
アルミニウム合金 硬質ゴム・樹脂
純銅、銅合金(真鍮、青銅など) 木材
色物金属(貴金属、亜鉛、ニッケルなど) 繊維強化プラスチック
